電流互感器是一種用于測量電流的傳感器，廣泛應用于電力系統中。它通過感應電流產生的磁場來測量電流的大小，并將其轉換為電壓信號輸出。電流互感器檢測電路是電流互感器工作的核心部分，本文將詳細介紹電流互感器檢測電路的工作原理。

電流互感器檢測電路由檢測線圈、信號處理電路和輸出電路三部分構成。檢測線圈是電流互感器的主要組成部分，它是由大量繞組組成的線圈，通過放置在被測電流導線上感應電流產生的磁場。信號處理電路用于放大、濾波和線性化輸出信號。輸出電路以可靠的方式將信號傳輸?shù)奖粶y電路或測量儀表上。

電流互感器檢測電路的工作原理如下：

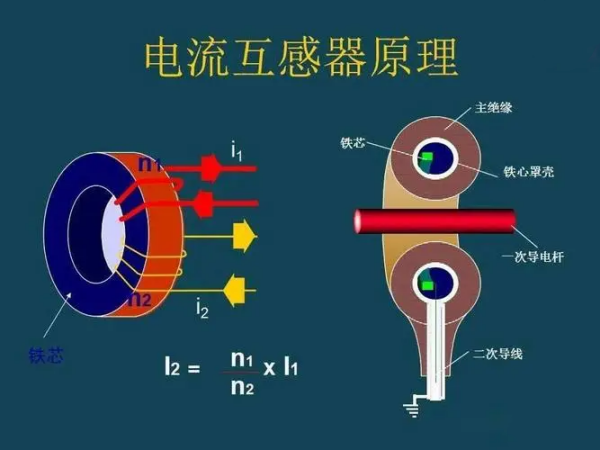

電流感應：當電流互感器的線圈繞在被測電流導線上時，通過法拉第電磁感應定律，電流互感器的線圈感應到導線中電流產生的磁場。這個磁場會在互感器的線圈中產生一個感應電動勢。

信號放大：感應電動勢的大小與被測電流的大小成正比，但是通常感應電動勢很小，無法直接測量。因此，信號處理電路對感應電動勢進行放大，以增加其幅值，使其能夠被后續的電路準確檢測和處理。

信號濾波：在信號處理電路中，為了去除感應電動勢中的高頻噪聲和雜散信號，通常還需要對信號進行濾波處理。濾波電路可以選擇低通濾波器，通過去除高頻成分，保留感應電動勢的低頻部分。

線性化：電流互感器的非線性響應會導致輸出信號與被測電流之間存在偏差。為了消除非線性誤差，線性化電路通常被用于將輸出信號與被測電流進行線性關聯，以提高測量精度。

輸出：經過信號處理電路的放大、濾波和線性化后，輸出電路將處理后的信號傳輸?shù)奖粶y電路或測量儀表上。輸出電路通常采用電壓輸出，以保證輸出信號在傳輸過程中的穩定性和可靠性。

總結起來，電流互感器檢測電路通過感應電流產生的磁場，利用法拉第電磁感應定律實現電流測量。信號處理電路對感應電動勢進行放大、濾波和線性化處理，最終輸出經過處理的電壓信號。電流互感器檢測電路具有高精度、高穩定性和高可靠性等特點，適用于各種電力系統中對電流測量的需求。

在實際應用中，電流互感器檢測電路還需要考慮電源供應、溫度補償和防雷電等問題。此外，對于大功率和高精度的電流互感器，還需要采用更復雜的電路設計和信號處理算法，以提高測量精度和穩定性。

總之，電流互感器檢測電路是電流互感器工作的核心部分，通過感應電流產生的磁場來測量電流的大小，并將其轉換為電壓信號輸出。它具有高精度、高穩定性和高可靠性等特點，在電力系統中起到了至關重要的作用。
