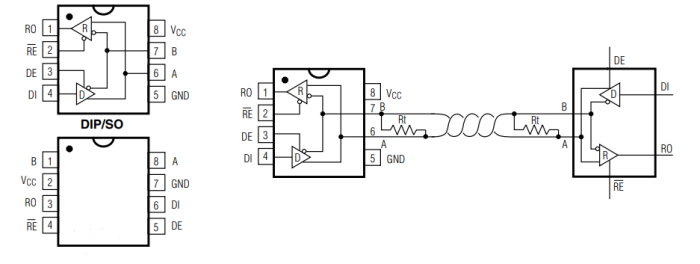

美信MAX483ESA接口芯片的工作原理、優缺點、參數、應用以及引腳封裝圖

來源：美信代理商| 發布日期：2023-12-08 17:39

在通信領域中，美信MAX483ESA RS-485/RS-422芯片無疑是一顆耀眼的明星。作為一款功能強大且應用廣泛的芯片，MAX483ESA在工業自動化、建筑控制、數據采集系統等領域發揮著重要作用。它具備高速傳輸、抗干擾能力強等優點，備受行業認可。

首先，讓我們來了解一下MAX483ESA芯片的基本特點。MAX483ESA是一款集成了收發器和線路保護器的芯片，支持RS-485和RS-422標準。它采用低功耗工藝和高速傳輸技術，能夠?qū)崿F(xiàn)高達250kbps的數據傳輸速率。此外，它還具備抗干擾能力強的特點，可以在復雜的工業環境中保持穩定的通信。

優勢和特點

低功耗最大程度減少散熱、降低系統成本

120μA至500μA靜態電流

0.1μA關斷電流

5V單電源供電

限擺率驅動器

數據率高達250kbps

不受限驅動器：數據率高達2.5Mbps

集成保護提高系統可靠性

短路限流驅動器

集成熱關斷

接收器失效保護，防止輸入開路
