TVS管保護的原理：在管子兩端的電壓大于一定值時，TVS管被反向擊穿，瞬間形成一個導通回路，將管子兩端的大電流導出，并且將管子兩段的電壓鉗制在一個固定電壓，進而保護和它并聯的電路。

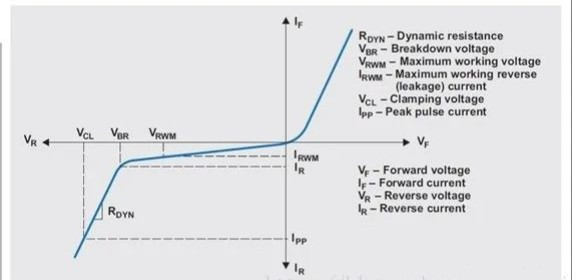

TVS管工作特性曲線如下：

結合特性曲線，說明TVS如何工作。當管子兩段的反向電壓大于VRWM后，管子開始反向導通；反向電壓大于VBR后，管子開始被擊穿，此時電流開始突變；反向電壓大于VCL時，管子處于雪崩擊穿狀態，此時流過管子的電流急劇增加，而管子兩端的電壓差值變化不大（電壓被鉗制）。

在使用TVS管時：

首先要明確被保護電路的工作電壓，最大工作電壓要小于VRWM，如果工作電壓大于VRWM，那在正常工作時TVS管就會被擊穿，將工作電壓導入地端，電路不能正常工作；

VRWM也不能太大，要略高于最大工作電壓，否則不能起到保護作用；

一般購買TVS管時標的電壓就是VRWM，選擇時只要選比工作電壓略高的VRWM TVS管即可；

VCL就是鉗制電壓，當突波持續時間較長時，VCL就是能將突波電壓鉗制到的電位，類似穩壓二極管的穩壓電位；

VCL小說明TVS容易被損壞，當突波電壓比VCL大很多，且時間很長時，突波電壓和VCL的比值越大，TVS管越容易損壞；

寄生電容也是一個考量因素，如果被保護電路是高頻數據線路，則寄生電容太大，會對數據傳輸造成影響。

單向TVS管有正負極，封裝上有陰極線，使用和穩壓二極管一樣，反向連接。

總結：

挑選TVS管先看VRWM，盡量與最大工作電壓接近。然后VCL盡量大，寄生電容盡量小。
